淺談印刷圖像檢測系統機器檢測印刷質量相比人工頻閃檢測的優缺點以及各自工作原理
[2016.10.20]
頻閃儀是指控制光源發光，以特定頻率快速閃動的光學測量儀器。頻閃儀可以發出短暫又頻密的閃光，當閃光頻率與被測物體的轉動或運動速度接近或同步時，利用眼睛的視覺暫留或視頻同步，投射出清晰的靜止畫面，能輕易觀測到高速運動物體的表面質量或運行狀況。利用頻閃儀的閃光特性，在所有涉及到高速物體運動的場合，均可以借助頻閃儀實現各類性能檢測。
目前市場上的頻閃儀有兩大類型，一種是LED頻閃燈，一種是氙氣燈管頻閃燈。LED頻閃儀具有體積小、壽命高、頻率高的優點，適合于閃光頻率大于200Hz的高頻場合。氙氣燈管頻閃儀具有單次閃光亮度高，閃光持續時間短等優點，適用于閃光頻率低于200Hz的場合。
我司提供的頻閃儀均采用德國原裝燈管，亮度高且性能穩定，使用壽命長。除了常見的便攜式，固定式，自動同步式，充電/插電式頻閃儀，還可以根據大型設備需要選擇測量范圍更廣的寬幅多燈組頻閃儀。目前，頻閃儀已被廣泛應用于軍工、航天、鋼鐵業、印刷包裝業、紡織業、造紙業、船舶制造、汽車工業、輪胎檢測、電機測試、計量、產品研發等行業領域。
1）316P插電式頻閃儀
手提插電式頻閃燈，采用外觸發工作方式時，能夠?qū)崿F(xiàn)圖案的自動跟蹤。進口編碼器旋鈕，可準確快速調節頻率。使用便攜輕巧，可在生產線的不同位置更靈活的使用。
2）316N充電式頻閃儀
手提充電式頻閃燈，電池組采用2500mA/12V高品質鎳氫電池組，內置智能充電電路，兩組電路過充保護裝置，具備交直兩用功能，保證客戶使用的連續性。進口編碼器旋鈕，可準確快速調節頻率。
3）580D經濟型頻閃儀
經濟型插電式頻閃燈，采用按鍵調節頻率方式。作為一種低成本高效率的解決方案，性價比極高。

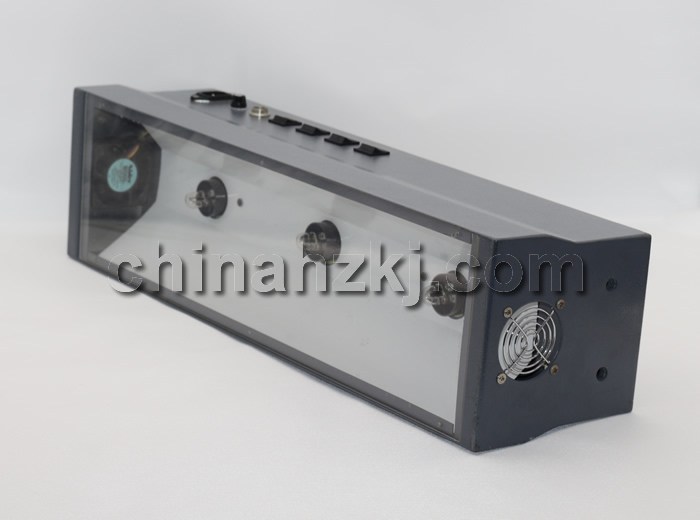

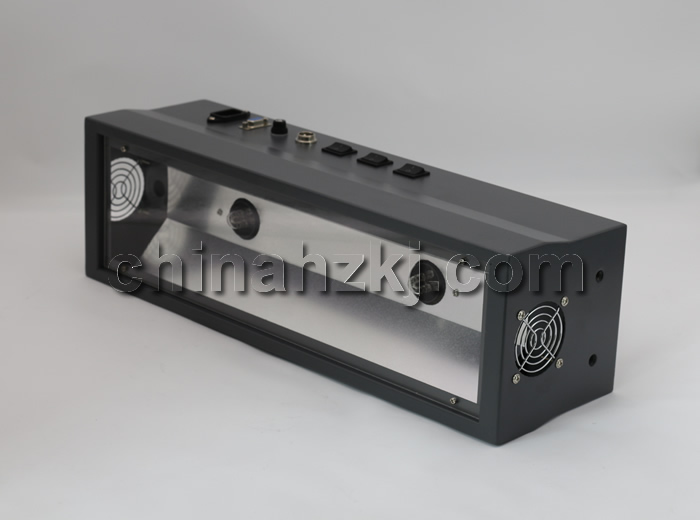

4）680固定多聯式頻閃儀
頻閃燈固定于包裝、印刷等設備上長時間連續性工作，通過光電傳感器同步跟蹤圖案，照射面極大，亮度高。根據設備幅寬需要選擇單燈組或多燈組規格，對于特殊需求可給予定制方案。
| 型號 | 外形尺寸 | 最大功率 | 內觸發頻率 | 外觸發頻率 | 脈沖信號 | 光照度 | 供電 |
|---|---|---|---|---|---|---|---|
| (MM) | (W) | (RPM) | (RPM) | (V) | (LX) | (V) | |
| 316P | 215*120*120 | 40W | 60~20000 | 1~99999 | 5~12 | <10000 | AC220 |
| 316N | 235*120*120 | 40W | 60~20000 | -- | -- | <10000 | DC15 |
| 580D | 215*120*120 | 40W | 60~3600 | -- | -- | <10000 | AC220 |
| 680-1 | 260*160*165 | 100W | 60~20000 | 1~99999 | 5~12 | <10000 | AC220 |
| 680-2 | 500*160*165 | 100W | 60~20000 | 1~99999 | 5~12 | <10000 | AC220 |
| 680-3 | 600*160*165 | 100W | 60~20000 | 1~99999 | 5~12 | <10000 | AC220 |
| 680-4 | 1000*160*165 | 100W | 60~20000 | 1~99999 | 5~12 | <10000 | AC220 |
