超聲波霧化片又稱為壓電霧化片或加濕霧化片,是超聲波霧化器的核心元件,比較常見的有陶瓷霧化片和微孔霧化片兩種結構:

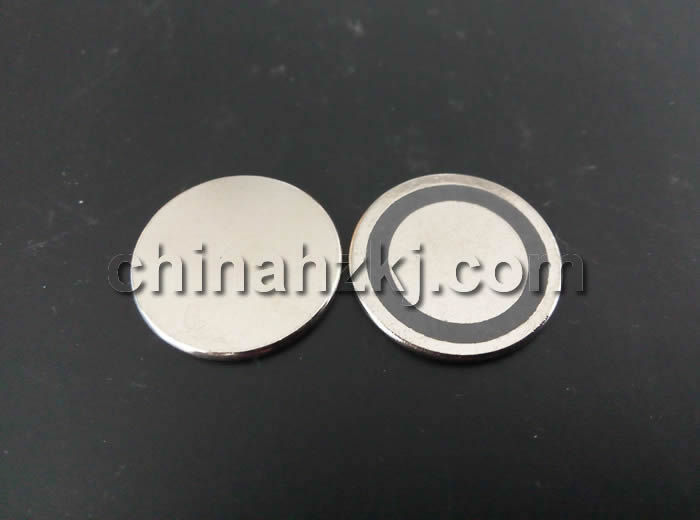

1)陶瓷霧化片功率較大,一般需要24-48V的電壓驅動,頻率也基本達到1.7M以上。原理是利用高頻振動將液態水分子結構打散而瞬間分解成細小的水珠狀,形成自然飄逸的水霧。陶瓷霧化片一般應用于工業、倉儲、種植、賓館、辦公樓等霧化量較大的場合。

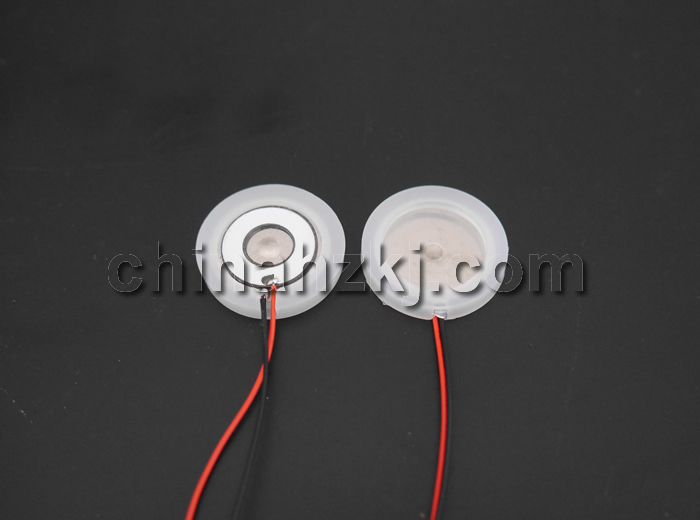

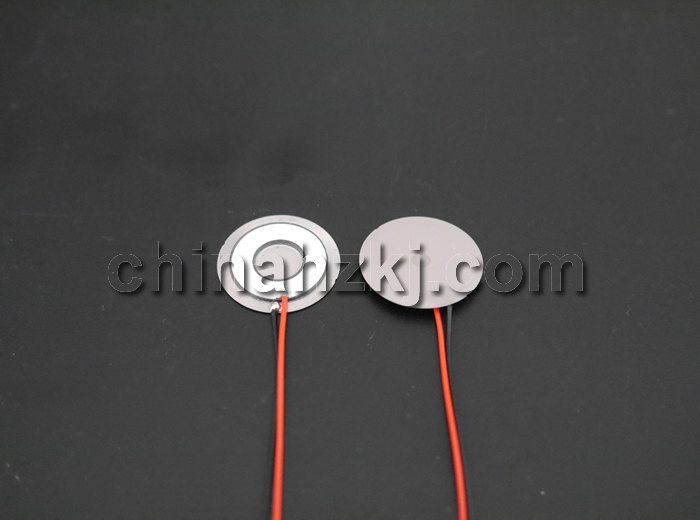

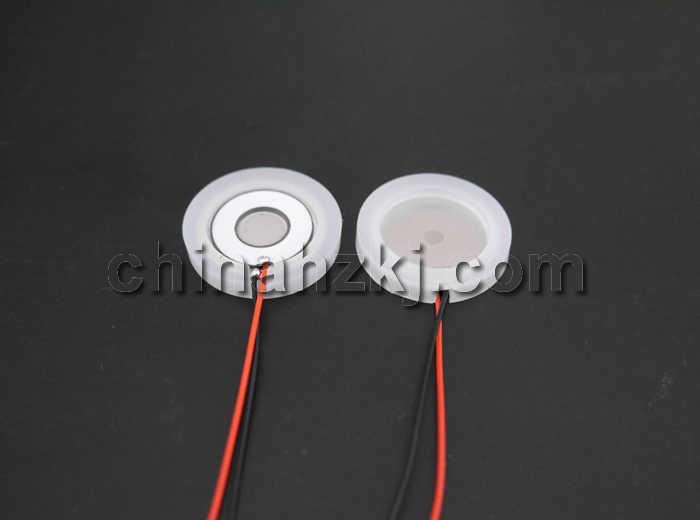

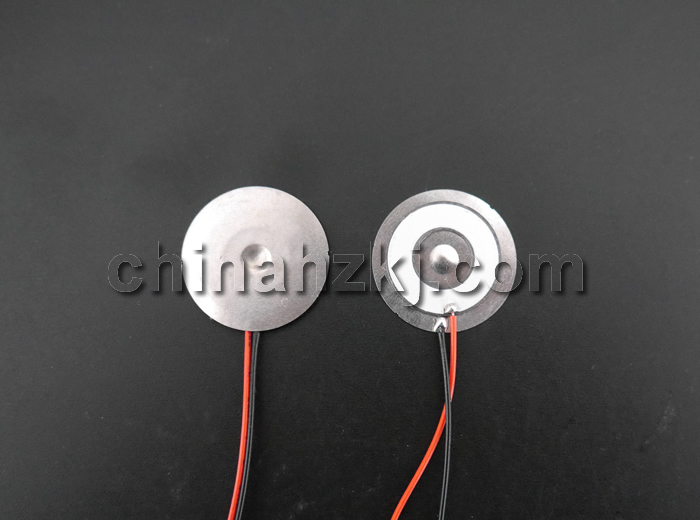

2)微孔霧化片一般功率較小,頻率也基本上在千赫茲以內,由穿孔的鋼片和壓電片整合而成,通過海綿棒把器皿底部的水吸上來,在由電壓工作使之工作把水從中間孔徑噴灑出來,從而達到一種霧化水珠的作用。微孔霧化片一般應用于車載霧化器,美容霧化器,香薰霧化器,精油霧化器以及霧化量較小的家庭或辦公場合。
我公司生產的超聲波霧化片具有低阻抗、高機械品質因數、低損耗、耐腐、耐振、抗老化、強度高,霧化效果優異等特點,特別適用于各類超聲波霧化加濕設備。
型號 | 尺寸 | 電壓 | 頻率 | 阻抗 | 電容 | 霧化量 | 壽命 |
---|---|---|---|---|---|---|---|
(MM) | (V) | (KHZ) | (Ω) | (PF) | (ML/H) | (H) | |
YTl6-17 | Φ16×1.2 | AC24~48 | 1700±50 | ≤2 | 1200±10% | ≥150 | ≥5000 |
YT20-17 | Φ20×1.2 | AC24~48 | 1700±50 | ≤1.2 | 1800±10% | ≥150 | ≥5000 |
YT25-16 | Φ25×1.2 | AC38~50 | 1650±50 | ≤1.2 | 1800±15% | ≥350 | ≥5000 |
型號 | 尺寸 | 電壓 | 頻率 | 阻抗 | 電容 | 霧化量 | 壽命 |
---|---|---|---|---|---|---|---|
(MM) | (V) | (KHZ) | (Ω) | (PF) | (ML/H) | (H) | |
YTl4-152 | Φ13.8×0.75 | 3~12 | 152±5 | ≤200 | 1500±20% | 40~60 | ≥3000 |
YTl4-162 | Φ13.8×0.75 | 3~12 | 162±5 | ≤180 | 1600±20% | 40~60 | ≥3000 |
YTl6-108 | Φ16×0.75 | 3~12 | 108±5 | ≤400 | 3000±20% | 40~60 | ≥3000 |
YTl6-113 | Φ16×0.75 | 3~12 | 113±5 | ≤250 | 3200±20% | 40~60 | ≥3000 |
YTl6-140 | Φ16×0.78 | 3~12 | 140±5 | ≤300 | 1900±20% | 40~60 | ≥3000 |
YT20-108 | Φ20×0.70 | 3~12 | 108±5 | ≤300 | 3000±20% | 60-100 | ≥3000 |
YT20-113 | Φ20×0.80 | 3~12 | 113±5 | ≤150 | 3500±20% | 60~100 | ≥3000 |
