什么是糾偏控制系統

糾偏控制系統是指制造商所生產的卷材在噴涂、印刷、沖切、復合、分切在卷繞過程中，始終要保持卷材側面整齊一致而采取的技術操作。因?yàn)榫聿倪吘壢绻麤](méi)有對齊就會引起后續的工步出錯，導致材料的浪費或停工調整。所以，在處理加工卷材的時候，需要對偏移的卷材進行及時的糾偏操作，這個過程稱之為糾偏。整個流程的設備就構成了一套糾偏控制系統。

糾偏控制系統應用范圍極廣，包括鋼鐵、瓦楞紙、紡織、印刷、標簽、貼標、造紙、薄膜、建筑材料、線纜、橡膠、輪胎等行業。一個標準的糾偏控制系統包括糾偏控制器，糾偏感應器，糾偏框架以及糾偏驅動器。隨著產品質量要求的不斷提高，設備速度的不斷提高，企業希望生產成本更節省，人員費用更節省，以使企業獲得最大的投入產出比。在設備上安裝糾偏控制系統就能達到這些目的，使用糾偏控制系統已成為一個趨勢，并且已經成為設備上一個重要的配置。

生產中經常出現的糾偏控制問題

在實際生產過程中，我們會經常碰到以下情形：

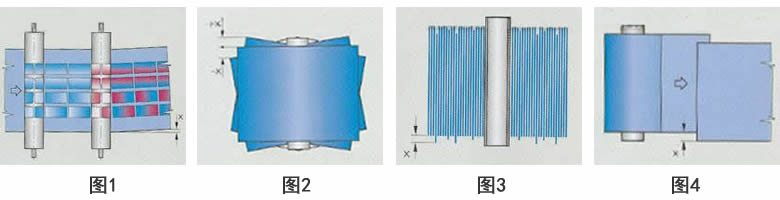

1）材料偏移。因機械精度、溫度和濕度或氣流影響，材料在行進中產生偏移。 如圖1所示。

2）蛇行的材料。因機械結構誤差或材料自身原因，造成周期性不規則的定位錯誤。如圖2所示。

3）不準確的收、放料。 因收卷或放卷設備不精確而造成不良的收卷、放卷偏差。如圖3所示。

4）材料拼接時的誤差。 在實際生產中，材料與材料的拼接時產生誤差是不可避免的實際情況。如圖4所示。

糾偏控制系統的工作原理

在物料卷繞過程中，當材料經過糾偏感應器時，感應器檢測邊或線的位置，并且將邊或線的位置的偏差信號傳送給糾偏控制器，控制器根據檢測值與預設值的參數做比較后，向機械執行機構發出相關的校正信號，由糾偏驅動器推動導正支架進行糾偏，以保證物料的直線運動。
