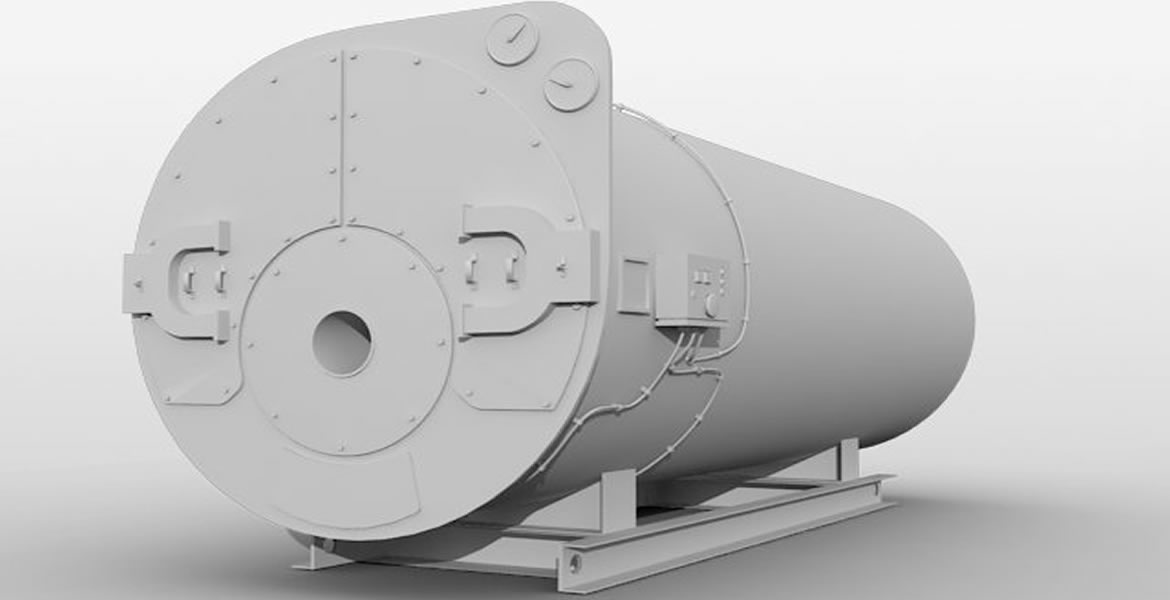

改造對象：六噸蒸汽鍋爐的鼓風和引風電機

改造目的：設備節能，提高鍋爐燃燒效率，降低能耗減少排污。

電機參數：鼓風電機功率5.5Kw，引風電機功率：18.5Kw

改造工作原理：

由于原鍋爐為非節能型燃燒方式，控制風量靠人工操作風道擋板，蒸汽壓力單靠人工控制燃燒不好。因此電機全速運轉產生的風量不能全部使用，采用擋板截流造成約百分之三十的電能損耗使用。安川變頻器可根據設定反饋信號調整電機速度，使輸出風量可以調節，提高生產工效并且節能降耗。

改造方案：

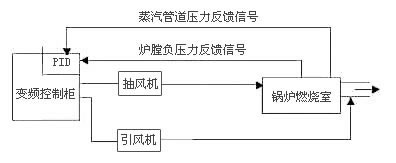

1）鼓風電機變頻控制原理：通過蒸汽管道上的壓力變送器將所需蒸汽壓力標準電信號送入鼓風變頻器PID控制器的反饋通道,經處理后與設定蒸汽壓力值比較,經過PID控制器產生運算信號,此信號控制鼓風變頻器調節電機轉速,使蒸汽管道上壓力基本穩定在設定值,從而達到自動跟蹤蒸汽管道上壓力。

2）引風電機變頻控制原理：通過爐膛上的負壓變送器將爐膛壓力標準電信號送入引風變頻器PID控制器的反饋通道,經處理后與設定爐膛負壓力比較,經過PID 控制器產生運算信號,此信號控制引風變頻器調節電機轉速,使爐內負壓穩定在設定值, 從而達到自動跟蹤鼓風保持爐膛負壓恒定目的。引風電機速度隨著爐膛負壓值的變化而變化。即保證鍋爐燃燒部分的自動運行。

3）系統介紹：

● 只有當引風機投入運行后，鼓風機才允許啟動運行。

● 實現變頻和工頻互鎖，工頻運行為原控制系統，變頻與工頻由轉換開關轉換，并具有互鎖保護功能。

● 具備變頻方式下的--本地/遠程--選擇開關：實現本地電位器人工調速。變頻器PID閉環調速方式。

● 電機通過變頻器啟動，電機電壓采用數字自動斜坡補償技術，電機緩步升速時系統機械沖擊小，能顯著延長電控元件及風機機械的壽命。

● 通過變頻器自身保護功能實現電機欠電壓、再生過壓、過流、過載、短路、過熱保護等。當變頻系統在運行過程中出現故障時,發出聲、光報警信號,提醒值班人員適時處理。

● 具有電源電壓、電機電流等柜體儀表顯示功能。變頻器運行工作狀態指示燈顯示功能。并能將變頻器速度和電機運行電流以0—20mA標準模擬量形式傳輸給DCS監控系統。

以上方案的原理可用在變頻恒壓供水、中央空調風機和相類似的系統方案中。本公司可提供以上改造和成套的電氣系統和控制柜。
