PLC簡述
近些年，可編程控制器（PLC）從其產生到現在，實現了接線邏輯到存儲邏輯的飛躍；其功能從弱到強，實現了邏輯控制到數字控制的進步；其應用領域從小到大，實現了單體設備簡單控制到勝任運動控制、過程控制及集散控制等各種任務的跨越。今天的PLC在處理模擬量、數字運算、人機接口和網絡的各方面能力都已大幅提高，成為工業控制領域的主流控制設備，在各行各業發揮著越來越大的作用。
PLC設計與調試的基本步驟

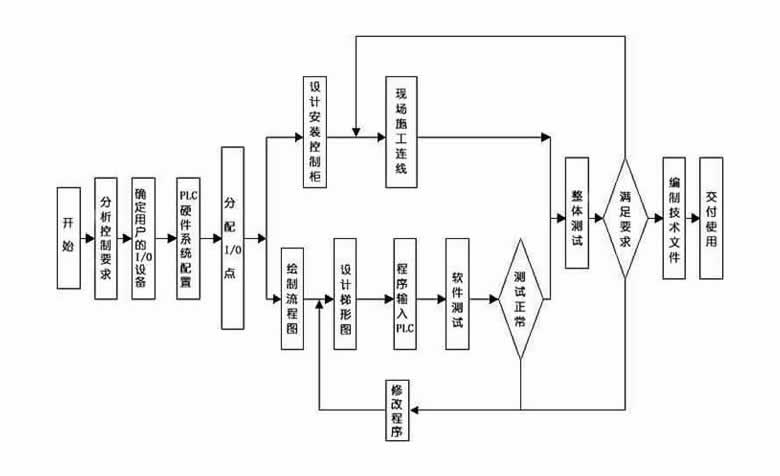

如何根據實際工程要求合理組合成控制系統呢？在此介紹組成可編程控制器控制系統的一般方法?？删幊炭刂破鲬?yīng)用系統設計與調試的主要步驟，如下圖：
如圖所示可編程控制器應用系統設計與調試的主要步驟有：
1）深入了解和分析被控對象的工藝條件和控制要求。
a. 被控對象就是受控的機械、電氣設備、生產線或生產過程。
b. 控制要求主要指控制的基本方式、應完成的動作、自動工作循環的組成、必要的保護和聯鎖等。對較復雜的控制系統，還可將控制任務分成幾個獨立部分，這種可化繁為簡，有利于編程和調試。
2）確定 I/O 設備
根據被控對象對 PLC 控制系統的功能要求，確定系統所需的用戶輸入、輸出設備。常用的輸入設備有按鈕、選擇開關、行程開關、傳感器等，常用的輸出設備有繼電器、接觸器、指示燈、電磁閥等。
3）選擇合適的 PLC 類型
根據已確定的用戶 I/O 設備，統計所需的輸入信號和輸出信號的點數，選擇合適的 PLC 類型，包括機型的選擇、容量的選擇、 I/O 模塊的選擇、電源模塊的選擇等。
4）分配 I/O 點
分配 PLC 的輸入輸出點，編制出輸入 / 輸出分配表或者畫出輸入 / 輸出端子的接線圖。接著九可以進行 PLC 程序設計，同時可進行控制柜或操作臺的設計和現場施工。
5）設計應用系統梯形圖程序
根據工作功能圖表或狀態流程圖等設計出梯形圖即編程。這一步是整個應用系統設計的最核心工作，也是比較困難的一步，要設計好梯形圖，首先要十分熟悉控制要求，同時還要有一定的電氣設計的實踐經驗。
6）將程序輸入 PLC
當使用簡易編程器將程序輸入 PLC 時，需要先將梯形圖轉換成指令助記符，以便輸入。當使用可編程序控制器的輔助編程軟件在計算機上編程時，可通過上下位機的連接電纜將程序下載到 PLC 中去。
7）進行軟件測試
程序輸入PLC后，應先進行測試工作。因為在程序設計過程中，難免會有疏漏的地方。因此在將PLC連接到現場設備上去之前，必需進行軟件測試，以排除程序中的錯誤，同時也為整體調試打好基礎，縮短整體調試的周期。
8）應用系統整體調試
在 PLC 軟硬件設計和控制柜及現場施工完成后，就可以進行整個系統的聯機調試，如果控制系統是由幾個部分組成，則應先作局部調試，然后再進行整體調試；如果控制程序的步序較多，則可先進行分段調試，然后再連接起來總調。調試中發現的問題，要逐一排除，直至調試成功。
9）編制技術文件
系統技術文件包括說明書、電氣原理圖、電器布置圖、電氣元件明細表、 PLC 梯形圖。
PLC其他注意事項
PLC是一種用于工業生產自動化控制的設備，一般不需要采取什么措施，就可以直接在工業環境中使用。然而，盡管PLC本身的可靠性較高，抗干擾能力較強，但當生產環境過于惡劣，電磁干擾特別強烈，或安裝使用不當，就可能造成程序錯誤或運算錯誤，從而產生誤輸入并引起誤輸出，這將會造成設備的失控和誤動作，從而不能保證PLC的正常運行，要提高PLC控制系統可靠性，一方面要求PLC生產廠家提高設備的抗干擾能力；另一方面，要求設計、安裝和使用維護中引起高度重視，給可編程控制器提供良好的工作環境。多方配合才能完善解決問題，有效地增強PLC系統的抗干擾性能和穩定性。
